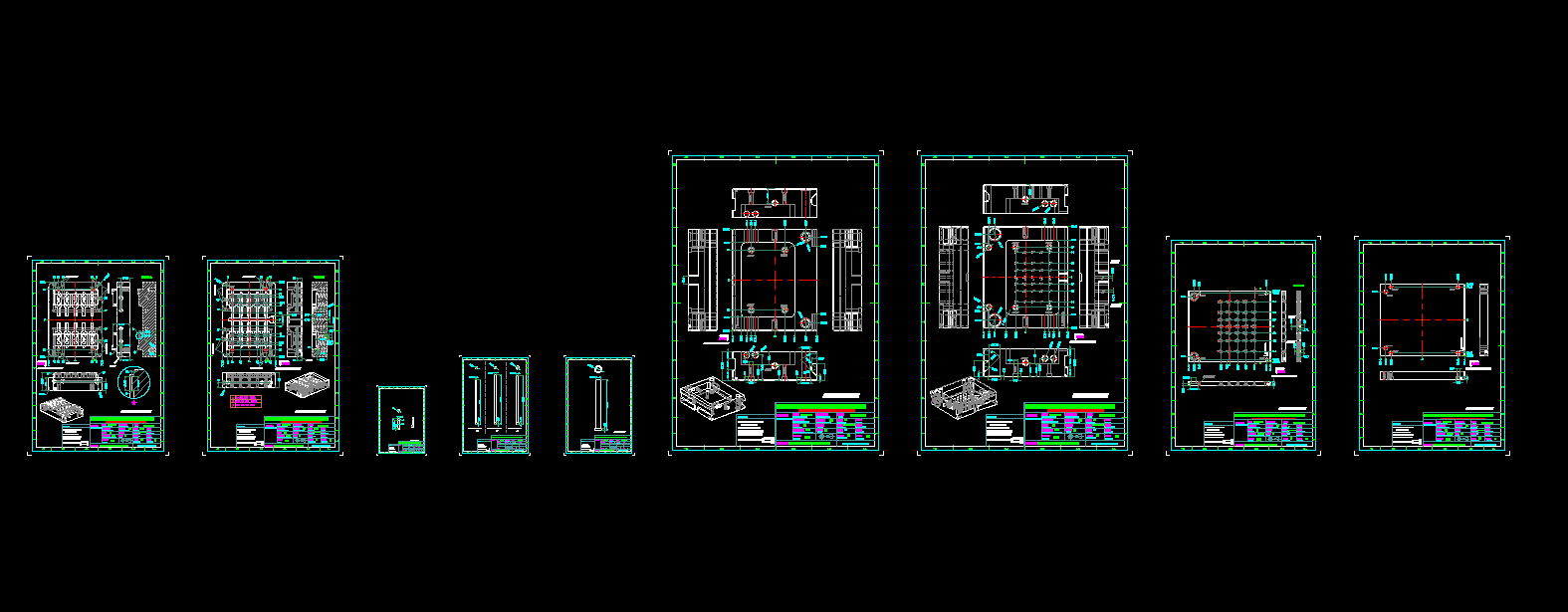

注塑模具中有哪些圖紙是不可缺少的呢?以下我們就來看看,讓我來給你詳細解說!
1. 注塑模具排位圖:(模架類型和規格,模穴數,流道)拿到圖紙后,對模具的種類,大小進行排列。

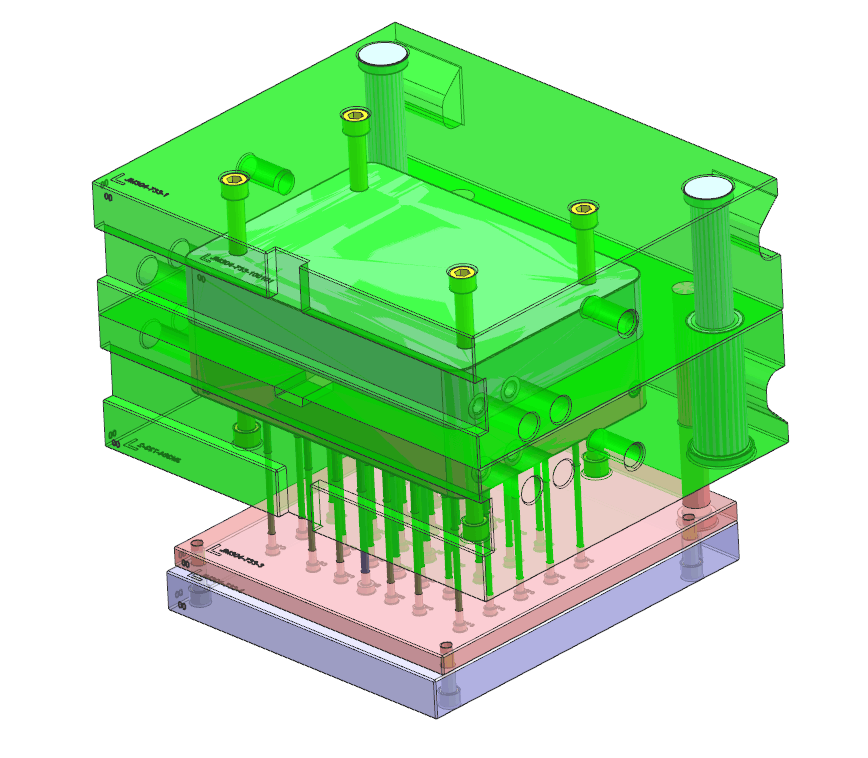

2. 注塑模具裝配圖(裝配和加工要求)模具設計圖紙初步完成,對裝配進行設計,得出合理方案

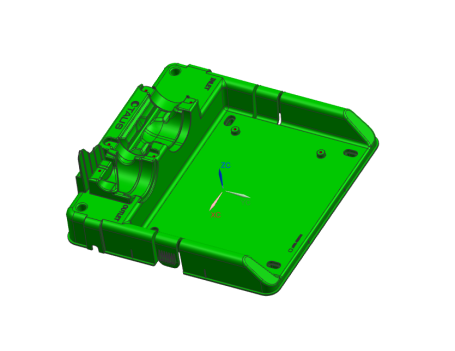

3. 注塑模具零件圖(模仁,滑塊,斜頂,鑲件)包括模仁的選擇,模具材料的決定(s136,NAK80,738),是否需要增加滑塊,斜頂以及鑲件等。
4. 注塑模具線割圖(斜頂孔,斜頂,司筒孔,鑲件孔)開始制模后需要進行模具線割圖的設計,因?yàn)檫@樣更有利于模具生產的速度。
5. 模具頂針,水路圖。制模設計好后,將要進行水路圖的設計,以確保產品在生產過程中將會以高質量的品質生產出來.
